बुद्धिमान अनलाइन चेकवेगर

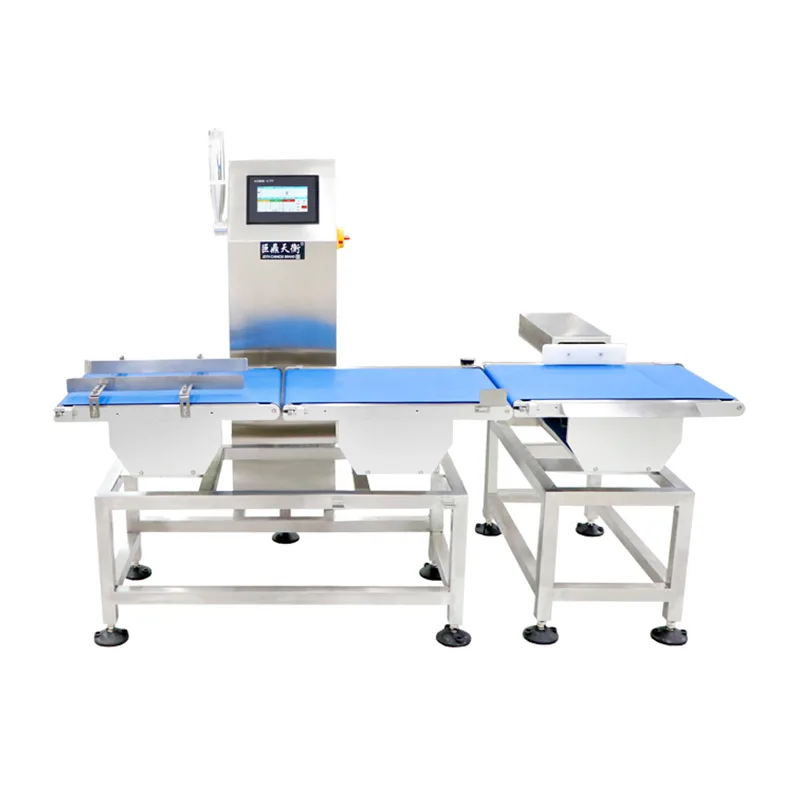

A30 Intelligent Online Checkweigher Jiangsu Jutian Weighing Equipment Co., Ltd द्वारा निर्मित एक उच्च-गतिको बेल्ट चेकवेइङ प्रणाली हो। यो एम्बेडेड लिनक्स कन्ट्रोल प्लेटफर्ममा निर्मित छ र उत्पादन र प्याकेजिङ लाइनहरूमा निरन्तर, इन-मोशन वजन निरीक्षणको लागि डिजाइन गरिएको छ। उत्पादनहरूले लोड सेल-एकीकृत कन्वेयर खण्डमा पार गर्दा प्रणालीले वजन पढाइहरू क्याप्चर गर्दछ, भण्डारण गरिएका प्यारामिटरहरू विरुद्ध प्रत्येक पढाइलाई तुलना गर्छ, र पास/फेल नतिजामा आधारित कन्फिगर योग्य आउटपुट ट्रिगर गर्दछ—सबै अवस्थित लाइन गति वा उत्पादन स्पेसिङ परिवर्तन नगरी।

एम्बेडेड लिनक्स अपरेटिङ सिस्टमको प्रयोगले वजन संकेत प्रशोधन, टचस्क्रिन प्रयोगकर्ता इन्टरफेस व्यवस्थापन, डाटा लगिङ, र सञ्चारको लागि वास्तविक समय मल्टिटास्किङ वातावरण प्रदान गर्दछ। यो वास्तुकलाले प्रणालीलाई उच्च-गति निरीक्षण कार्यहरू ह्यान्डल गर्न अनुमति दिन्छ जबकि संचार प्रोटोकलहरू, डेटा ढाँचाहरू, र परिधीय एकीकरणहरू अनुकूलन गर्न लचिलोपन कायम राख्छ।

प्रणाली वास्तुकला र सिग्नल प्रोसेसिंग चेन

इन्टेलिजेन्ट अनलाइन चेकवेगरले चार कार्यात्मक खण्डहरू समावेश गर्दछ: इन्फिड कन्वेयर, तौल कन्वेयर, आउटफिड कन्वेयर, र लिनक्स-आधारित नियन्त्रण इकाई। सिग्नल चेन निम्नानुसार काम गर्दछ:

1. उत्पादन पत्ता लगाउने र ट्रिगर गर्ने:इन्फिड-देखि-तौल ट्रान्जिसनमा राखिएको फोटोइलेक्ट्रिक सेन्सरले आगमन उत्पादनको अग्रणी किनारा पत्ता लगाउँदछ। सेन्सर संकेत नियन्त्रकको डिजिटल इनपुटमा रुट गरिएको छ, जसले पूर्व कन्फिगर गरिएको ढिलाइ र उत्पादन लम्बाइको आधारमा वजन क्याप्चर अनुक्रम सुरु गर्छ।

2. वजन संकेत अधिग्रहण:तौल कन्वेयर ड्राइभ मोटर र छेउछाउका कन्वेयरहरूबाट मेकानिकल रूपमा पृथक स्ट्रेन गेज लोड सेल असेंबलीमा माउन्ट गरिएको छ। एनालग वजन संकेत एम्प्लीफाइड, फिल्टर, र नियन्त्रकको उच्च गति ADC मोड्युल द्वारा डिजिटलाइज गरिएको छ। नमूना दरहरू संक्षिप्त अवधिमा उत्पादन पूर्ण रूपमा तौल खण्डमा छ धेरै पढाइहरू क्याप्चर गर्न कन्फिगर गरिएको छ।

3. डिजिटल फिल्टरिङ र वजन गणना:लिनक्स प्रणालीले नमूना डेटा स्ट्रिममा डिजिटल फिल्टरिङ एल्गोरिदमहरू लागू गर्दछ, अवशिष्ट मेकानिकल कम्पन र बेल्ट शोरको लागि क्षतिपूर्ति। एक स्थिर वजन मूल्य निकालिएको छ र उत्पादनको लक्ष्य वजन र प्यारामिटर डेटाबेस मा भण्डारण सहिष्णुता सीमा विरुद्ध वास्तविक समयमा तुलना गरिन्छ।

4. निर्णय र आउटपुट:प्रणालीले तुलना परिणामको आधारमा उत्पादनलाई पास वा फेलको रूपमा वर्गीकृत गर्दछ। असफल अवस्थाहरूको लागि, कन्फिगर योग्य आउटपुट संकेतहरूले श्रव्य अलार्म, दृश्य सूचक, कन्वेयर स्टप, वा अस्वीकार संयन्त्र ट्रिगर गर्न सक्छ। निर्णय आउटफिड खण्ड मार्फत उत्पादनको ट्रान्जिट समय भित्र कार्यान्वयन गरिन्छ।

5. डाटा रेकर्डिङ:प्रत्येक निरीक्षण घटना — टाइमस्ट्याम्प, उत्पादन पहिचानकर्ता, मापन गरिएको तौल, र पास/असफल स्थिति — आन्तरिक भण्डारणमा लग इन गरिएको छ र CSV ढाँचामा USB निर्यातको लागि उपलब्ध छ।

मुख्य प्राविधिक प्यारामिटरहरू

शुद्धता नोट:प्राप्य सटीकता उत्पादन वजन, आयाम, कन्वेयर गति, र वातावरणीय स्थिरता मा निर्भर गर्दछ। निर्दिष्टीकरणहरू प्रतिनिधि नमूनाहरूको साथ नियन्त्रित कारखाना अवस्थाहरू अन्तर्गत प्रमाणित हुन्छन् र साइटमा कमिसन गर्दा पुष्टि गरिन्छ।

Jiangsu Jutian Weighing Equipment Co., Ltd सँग तौल गर्ने उपकरण र स्वचालित प्रणालीहरूमा २० वर्षभन्दा बढी अनुभव छ। कम्पनीसँग ISO9001 प्रमाणीकरण, CE उत्पादन प्रमाणीकरण, 68 राष्ट्रिय प्याटेन्ट, र 20 सफ्टवेयर प्रतिलिपि अधिकारहरू छन्। 919 R&D केन्द्रको नेतृत्वमा प्रणाली विकासको साथ, मानकीकृत गुणस्तर प्रक्रियाहरू अन्तर्गत दुई सुविधाहरूमा उत्पादन सञ्चालन गरिन्छ।

लिनक्स एम्बेडेड प्रणाली र सफ्टवेयर क्षमताहरू

एम्बेडेड लिनक्स प्लेटफर्मको छनोटले औद्योगिक चेकवेइङ अनुप्रयोगहरूसँग सम्बन्धित धेरै कार्यात्मक विशेषताहरू प्रदान गर्दछ। वास्तविक-समय कर्नेलले उत्पादनको ट्रान्जिट सञ्झ्याल भित्र पास/असफल संकेत उत्पन्न भएको सुनिश्चित गर्दै निर्धारणात्मक समयको साथ वजन संकेत अधिग्रहण र निर्णय आउटपुट ह्यान्डल गर्दछ। मल्टिटास्किङ आर्किटेक्चरले टचस्क्रिन प्रयोगकर्ता इन्टरफेस, डाटा लगिङ, र नेटवर्क कम्युनिकेसनलाई निरीक्षण चक्रमा अवरोध नगरी एकैसाथ काम गर्न अनुमति दिन्छ।

प्रयोगकर्ता इन्टरफेसले चिनियाँ र अङ्ग्रेजी दुवै भाषाको प्रदर्शनलाई समर्थन गर्दछ, संरचित मेनु पृष्ठहरू मार्फत पहुँचयोग्य प्यारामिटर कन्फिगरेसनको साथ। बहु-स्तर प्रयोगकर्ता अनुमतिहरूले महत्वपूर्ण सेटिङहरू-जस्तै सहिष्णुता सीमा र क्यालिब्रेसन प्यारामिटरहरू-अधिकृत कर्मचारीहरूलाई सीमित गर्दछ। सफ्टवेयर अपडेटहरू USB वा नेटवर्क जडान मार्फत लागू गर्न सकिन्छ, हार्डवेयर परिमार्जन बिना फिल्ड अपग्रेडहरूलाई अनुमति दिँदै।

प्रणालीको सञ्चार स्ट्याकले मानक सिरियल र इथरनेट प्रोटोकलहरूलाई समर्थन गर्दछ। डाटा आउटपुट ढाँचा, प्रसारण अन्तराल, र ह्यान्डशेक विधि MES, SCADA, वा प्लान्ट डेटा संग्रह सर्भरहरू जस्ता होस्ट प्रणालीहरूको आवश्यकताहरू मिलाउन कन्फिगर योग्य छन्। अस्वीकार संयन्त्रहरूसँग एकीकरण आवश्यक पर्ने अनुप्रयोगहरूको लागि, I/O आउटपुट वायमेटिक भल्भहरू, रिलेहरू, वा सूचक स्ट्याकहरू चलाउन कन्फिगर गर्न सकिन्छ।

विशिष्ट निरीक्षण परिदृश्यहरू

FAQ (बारम्बार सोधिने प्रश्नहरू)

एम्बेडेड लिनक्स प्रणालीले मानक माइक्रोकन्ट्रोलरमा के फाइदा दिन्छ?
लिनक्स प्लेटफर्मले मल्टिटास्किङ क्षमता र एक मानकीकृत सफ्टवेयर वातावरण प्रदान गर्दछ। यसले निरीक्षण दिनचर्या, टचस्क्रिन प्रदर्शन अद्यावधिकहरू, डाटा लगिङ, र समय विवाद बिना नेटवर्क संचारको समवर्ती सञ्चालन सक्षम गर्दछ। यसले प्रोटोकल अनुकूलनलाई पनि सरल बनाउँछ र प्लान्ट आईटी प्रणालीहरूसँग एकीकरणको लागि मानक नेटवर्किङ उपकरणहरूलाई समर्थन गर्दछ।

चेकवेगरलाई कसरी क्यालिब्रेट गरिन्छ, र कति पटक पुन: क्यालिब्रेसन आवश्यक हुन्छ?
क्यालिब्रेसन टचस्क्रिनमा निर्देशित एकल-बिन्दु दिनचर्या मार्फत प्रमाणित परीक्षण वजनहरू प्रयोग गरी गरिन्छ। पुन: क्यालिब्रेसन फ्रिक्वेन्सी अपरेटिङ वातावरण र सुविधाको गुणस्तर प्रणालीमा निर्भर गर्दछ — दैनिक वा प्रति-शिफ्ट प्रमाणीकरण विनियमित उद्योगहरूमा सामान्य छ। प्रणालीले क्यालिब्रेसनलाई विघटन नगरी पूरा गर्न अनुमति दिन्छ।

के प्रणालीले हाम्रो अवस्थित MES वा डाटाबेस सर्भरसँग सञ्चार गर्न सक्छ?
मानक इथरनेट इन्टरफेसले TCP/IP संचारलाई समर्थन गर्दछ। डाटा ढाँचा र ट्रान्समिशन प्रोटोकल प्राप्त गर्ने प्रणालीको आवश्यकताहरू मिलाउन कमिसनिङको समयमा अनुकूलन गर्न सकिन्छ। गैर-मानक एकीकरणका लागि, ईन्जिनियरिङ् टोलीले प्रोटोकल कागजातहरू प्रदान गर्न वा तदनुसार डेटा आउटपुट कन्फिगर गर्न सक्छ।

चेकवेगरको अधिकतम थ्रुपुट के निर्धारण गर्छ?
थ्रुपुट उत्पादनको लम्बाइ, कन्वेयरको गति, र तौल संकेत स्थिर हुन आवश्यक न्यूनतम समयद्वारा निर्धारण गरिन्छ। लामो उत्पादनहरू वा उच्च सटीकता आवश्यकताहरू सामान्यतया ढिलो गति वा ठूला तौल खण्डहरू चाहिन्छ। ग्राहकको उत्पादन नमूनाहरू र गति अपेक्षाहरूको आधारमा ईन्जिनियरिङ् समीक्षाको क्रममा थ्रुपुट अनुमानहरू प्रदान गरिन्छ।

अस्वीकृत संयन्त्रहरू कसरी चेकवेगरसँग एकीकृत हुन्छन्?
नियन्त्रकले डिजिटल I/O आउटपुटहरू प्रदान गर्दछ जुन वायमेटिक पुशरहरू, एयर ब्लास्ट नोजलहरू, वा डाइभर्टर गेटहरू ड्राइभ गर्न कन्फिगर गर्न सकिन्छ। आउटपुट समय ट्र्याक गरिएको उत्पादन स्थितिसँग सिंक्रोनाइज गरिएको छ। विशिष्ट संयन्त्र र यसको एकीकरण उत्पादन विशेषताहरू र रेखा लेआउटमा आधारित प्रणाली कन्फिगरेसनको समयमा परिभाषित गरिन्छ।
