गतिशील तौल हाई-स्पीड चेकवेगर

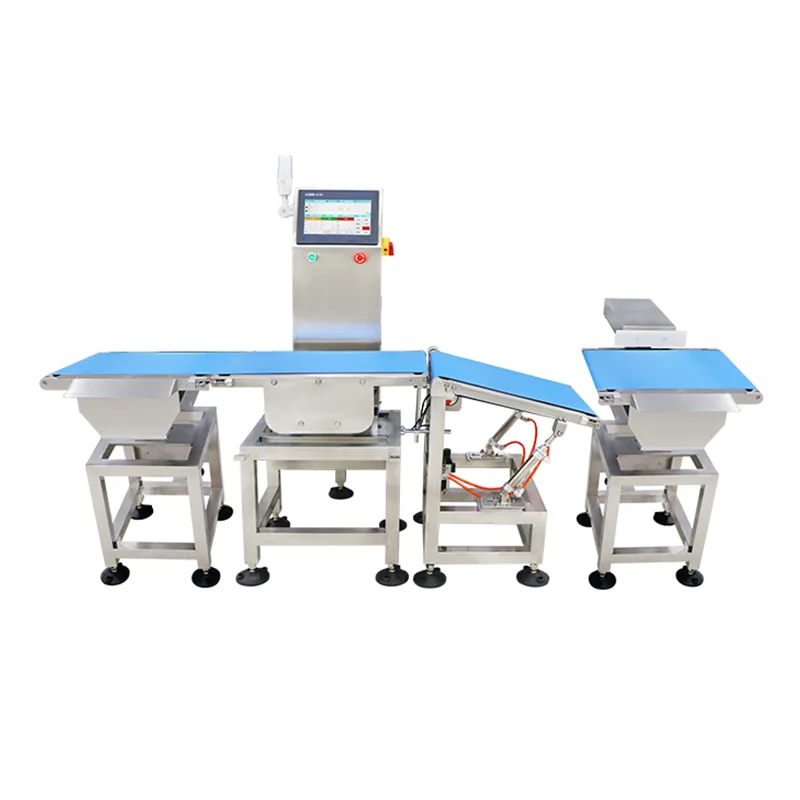

डायनामिक तौल हाई-स्पीड चेकवेगर (JDS सिरिज) Jiangsu Jutian Weighing Equipment Co., Ltd द्वारा निर्मित इनलाइन तौल प्रणाली हो। यो उत्पादन लाइनहरूको लागि डिजाइन गरिएको हो जहाँ उत्पादन प्रवाहमा अवरोध नगरी 100% उत्पादन वजन प्रमाणीकरण लाइन गतिमा आवश्यक हुन्छ। कन्वेयरमा उत्पादनहरू गतिमा हुँदा उपकरणहरूले वजन रिडिङहरू क्याप्चर गर्दछ, प्रत्येक पढाइलाई पूर्वनिर्धारित सीमाहरू विरुद्ध तुलना गर्दछ, र गैर-अनुरूप वस्तुहरू अलग गर्न क्रमबद्ध संयन्त्र ट्रिगर गर्दछ।

गतिशील तौल स्थिर तौलबाट भिन्न हुन्छ जुन मापन कन्वेयर आन्दोलनको समयमा लिइन्छ। प्रणालीले डिजिटल फिल्टरिङ एल्गोरिदमहरू र मेकानिकली पृथक लोड सेलहरूको संयोजन मार्फत मेकानिकल कम्पन र उत्पादन गतिको लागि क्षतिपूर्ति दिन्छ। शुद्धता विनिर्देशहरू यसैले कन्वेयर गति, उत्पादन आयामहरू, र उत्पादन वजन - प्रणाली कन्फिगरेसनको समयमा एक सम्बन्धको साथ अन्तरनिर्भर छन्।

प्राविधिक विनिर्देशहरू

शुद्धतामा नोट:पत्ता लगाउने शुद्धता उत्पादनको वजन, आयाम, कन्वेयर गति, र वातावरणीय अवस्थाहरूद्वारा प्रभावित हुन्छ। उल्लेखित शुद्धता दायराहरूले प्रतिनिधि उत्पादन नमूनाहरूको साथ नियन्त्रित कारखाना परीक्षण अन्तर्गत प्राप्य प्रदर्शन प्रतिनिधित्व गर्दछ। अन-साइट कमीशनले उत्पादन अवस्थाहरूमा वास्तविक प्रदर्शन स्थापना गर्दछ।

JDS शृङ्खला Jiangsu Jutian को 919 R&D केन्द्रमा विकसित गरिएको छ र ISO9001-प्रमाणित गुणस्तर व्यवस्थापन अन्तर्गत दुईवटा निर्माण सुविधाहरूमा उत्पादन गरिएको छ। कम्पनीसँग 68 वटा राष्ट्रिय प्याटेन्टहरू छन्, जसमा डायनामिक तौल एल्गोरिदम र उच्च-गति चेक तौल प्रणाली डिजाइनसँग सम्बन्धित धेरै समावेश छन्। उत्पादनहरू CE प्रमाणित छन्।

डायनामिक तौल टेक्नोलोजी

सेन्सर र सिग्नल प्रशोधन:JDS श्रृंखलाले मेकानिकली पृथक तौल खण्डमा कन्फिगर गरिएको स्ट्रेन गेज लोड सेलहरू प्रयोग गर्दछ। तौल क्षेत्र माथि कन्वेयर बेल्ट पूर्ण रूपमा लोड सेल एसेम्बलीद्वारा समर्थित छ, ड्राइभ मोटर र अपस्ट्रिम/डाउनस्ट्रीम कन्वेयरहरू ग्याप वा ट्रान्सफर रोलरहरूबाट अलग गरिएको छ। यो मेकानिकल अलगावले तौल संकेतमा मोटर कम्पनको प्रसारण कम गर्दछ।

डिजिटल फिल्टरिङ र गति क्षतिपूर्ति:तौल रीडिङहरू छोटो अवधिमा उच्च फ्रिक्वेन्सीमा नमूना गरिन्छन् जुन प्रत्येक उत्पादन तौल क्षेत्र माथि जान्छ। डिजिटल फिल्टरिङ एल्गोरिदमहरूले गतिशील संकेतबाट स्थिर तौल मूल्य निकाल्छन्, अवशिष्ट कम्पन र बेल्ट आन्दोलनको लागि क्षतिपूर्ति। प्रणालीको थ्रुपुट क्षमता उत्पादनको लम्बाइ, कन्वेयरको गति, र तौल संकेतलाई स्थिर हुन आवश्यक न्यूनतम समयद्वारा निर्धारण गरिन्छ।

उत्पादन प्यारामिटर व्यवस्थापन र क्रमबद्ध तर्क

टचस्क्रिन नियन्त्रकले लक्ष्य तौल, माथिल्लो/तल्लो सहिष्णुता सीमा, कन्वेयर गति, र क्रमबद्ध मोड सहित बहु उत्पादनहरूको लागि प्यारामिटर सेटहरू भण्डार गर्दछ। जब उत्पादन चयन गरिन्छ, सबै सम्बन्धित प्यारामिटरहरू स्वचालित रूपमा लोड हुन्छन्, विभिन्न SKU हरू बीचको परिवर्तन समय घटाउँदै। प्रणालीले तौलमा आधारित वर्गीकरणलाई प्रत्येक ग्रेडको लागि कन्फिगर गर्न मिल्ने क्रमबद्ध कार्यहरूको साथ बहुविध ग्रेडहरूमा (जस्तै, कम तौल, स्वीकार्य, अधिक वजन) समर्थन गर्दछ।

क्रमबद्ध संयन्त्रहरू उत्पादन विशेषताहरू र रेखा लेआउटमा आधारित प्रणाली कन्फिगरेसनको समयमा निर्दिष्ट गरिन्छ। सामान्य विकल्पहरूमा पार्श्व अस्वीकृतिका लागि वायवीय पुश आर्महरू, हल्का वजनका उत्पादनहरूका लागि एयर ब्लास्ट नोजलहरू, र डाउनस्ट्रीम कन्भेयरहरूसँग एकीकरणका लागि ड्रप फ्ल्याप वा डाइभर्टर गेटहरू समावेश छन्। अस्वीकार पुष्टिकरण सेन्सरले पुष्टि गर्दछ कि अर्को उत्पादन आउनु अघि गैर-अनुरूप वस्तुहरू सफलतापूर्वक हटाइयो।

औद्योगिक वातावरणमा परिचालन विश्वसनीयता

संरचनात्मक फ्रेम स्टेनलेस स्टील 304 बाट बनाइएको छ, स्थायित्व र खाना र औषधि उत्पादनमा सामान्य वाशडाउन वातावरणसँग अनुकूलताको लागि चयन गरिएको छ। कन्फिगरेसनमा निर्भर गर्दै, टचस्क्रिन नियन्त्रक र विद्युतीय घेरालाई IP65 वा उच्चमा बन्द गरिएको छ। तारहरू र सेन्सर जडानहरू सील गरिएका कन्ड्युटहरू मार्फत रूट गरिएका छन्। प्रणाली लगातार बहु-शिफ्ट सञ्चालनको लागि डिजाइन गरिएको हो, बियरिङहरू र बेल्टहरू अभिप्रेत कर्तव्य चक्रको लागि निर्दिष्ट गरिएको छ।

प्रमाणित परीक्षण तौलको साथ निर्देशित एकल-बिन्दु वा बहु-बिन्दु प्रक्रियाहरू प्रयोग गरेर क्यालिब्रेसन टचस्क्रिन इन्टरफेस मार्फत गरिन्छ। बेल्ट निरीक्षण, सेन्सर शून्य जाँच, र कन्वेयर पङ्क्तिबद्ध प्रमाणीकरण सहित नियमित मर्मत - विशेष उपकरणहरू बिना पहुँचयोग्य छ।

विशिष्ट परिनियोजन परिदृश्यहरू

FAQ (बारम्बार सोधिने प्रश्नहरू)

कन्वेयर गतिले तौल शुद्धतालाई कसरी असर गर्छ?
शुद्धता र गति गतिशील तौल मा एकअर्का निर्भर छन्। उच्च कन्वेयर गतिले प्रत्येक उत्पादनले तौल क्षेत्रमा खर्च गर्ने समय घटाउँछ, जसले मापन भिन्नता बढाउन सक्छ। प्रणाली कन्फिगरेसनको बखत, इन्जिनियरिङ टोलीले उत्पादनको वजन र आयामहरूमा आधारित आवश्यक थ्रुपुटमा प्राप्य सटीकता निर्दिष्ट गर्दछ। सटीकता तथ्याङ्कहरू वास्तविक उत्पादन नमूनाहरूको साथ साइटमा कमीशन गर्दा प्रमाणित गरिन्छ।

कुन संयन्त्रले कम्पनलाई वजन पठनलाई असर गर्नबाट रोक्छ?
दुई डिजाइन दृष्टिकोणहरू प्रयोग गरिन्छ: मेकानिकल अलगाव र डिजिटल सिग्नल प्रोसेसिंग। तौल खण्डलाई मेकानिकल रूपमा ड्राइभ मोटर र छेउछाउका कन्वेयरहरूबाट कम्पन प्रसारण कम गर्नको लागि अलग गरिएको छ। सिग्नल पक्षमा, डिजिटल फिल्टरिङ एल्गोरिदमहरूले अवशिष्ट वातावरणीय कम्पनको बावजुद स्थिर मूल्य निकाल्न उच्च-फ्रिक्वेन्सी वजन नमूनाहरू प्रशोधन गर्दछ।

प्रणालीले एउटै लाइनमा धेरै उत्पादनहरू कसरी ह्यान्डल गर्छ?
उत्पादन प्यारामिटरहरू — लक्ष्य तौल, सहिष्णुता सीमा, कन्वेयर गति, र क्रमबद्ध कार्य सहित — नियन्त्रकमा नाम प्रिसेटको रूपमा भण्डारण गरिन्छ। अपरेटरहरूले टचस्क्रिन मेनुबाट सक्रिय उत्पादन चयन गर्नुहोस्, र सबै प्यारामिटरहरू स्वचालित रूपमा लोड हुन्छन्। प्रिसेटहरू बीचको परिवर्तनलाई पुन: क्यालिब्रेसन आवश्यक पर्दैन।

कुन डाटा ट्रेसेबिलिटी सुविधाहरू समावेश छन्?
प्रत्येक वजन मापन टाइमस्ट्याम्प गरिएको छ र उत्पादन पहिचानकर्ता, मापन गरिएको तौल, सहिष्णुता स्थिति (पास/असफल), र क्रमबद्ध परिणामसँग लग इन गरिएको छ। डाटा CSV ढाँचामा USB मार्फत निर्यात गर्न सकिन्छ वा इथरनेट वा सिरियल जडान मार्फत होस्ट प्रणालीमा पठाउन सकिन्छ। सांख्यिकीय सारांशहरू - कुल गणना, पास दर, र वजन वितरण सहित - वास्तविक समयमा टचस्क्रिनमा हेर्न सकिन्छ।

एक विशिष्ट अनुप्रयोगको लागि क्रमबद्ध संयन्त्र कसरी चयन गरिन्छ?
क्रमबद्ध गर्ने संयन्त्र चयन उत्पादनको वजन, आयाम, प्याकेजिङ्ग प्रकार, कन्वेयर गति, र उपलब्ध लाइन स्पेसमा निर्भर गर्दछ। वायमेटिक पुश हतियारहरू सामान्यतया कार्टन र कठोर कन्टेनरहरूको लागि प्रयोग गरिन्छ। एयर ब्लास्ट प्रणालीहरू हल्का लचिलो प्याकेजहरूको लागि उपयुक्त छन्। ईन्जिनियरिङ् समीक्षा चरणले ग्राहकको उत्पादन विशिष्टता र लाइन लेआउटमा आधारित उपयुक्त संयन्त्र निर्धारण गर्दछ।
